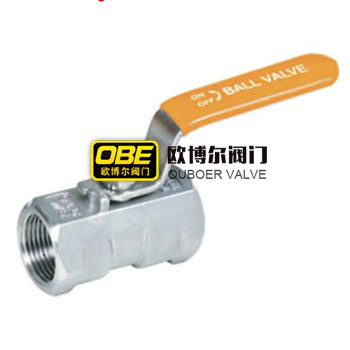

Q11F 一片式球閥
一、Q11F一片式球閥--特征
產品名稱：Q11F 一片式球閥
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.DIN259/2999
二、Q11F一片式球閥--適用范圍
Q11F 一片式球閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保
三、Q11F一片式球閥--主要連接尺寸及重量
|
SIZE
|
D
|
L
|
H
|
W
|
WEIGHT(kg)
|
|
1/4 ’’
|
4.6
|
39
|
22
|
80
|
0.070
|
|
3/8 ’’
|
6.8
|
44
|
26
|
84
|
0.115
|
|
1/2’’
|
9.2
|
56
|
31
|
88
|
0.175
|
|
3/4’’
|
12.5
|
59
|
34
|
88
|
0.255
|
|
1’’
|
15
|
71
|
38
|
105
|
0.395
|
|
1-1/4’’
|
20
|
78
|
43
|
105
|
0.680
|
|
1-1/2’’
|
25
|
83
|
50
|
124
|
0.805
|
|
2’’
|
32
|
100
|
57
|
124
|
1.315
|
四、Q11F一片式球閥--主要零件材料
|
ITEM
|
PARTS
|
部件
|
MATERIAL材質
|
|
1
|
BODY
|
閥體
|
CF8/CF8M
|
|
2
|
CAP
|
閥蓋
|
CF8/CF8M
|
|
3
|
SEAT
|
閥座（甲）
|
RPTFE
|
|
4
|
PACKING RING
|
墊圈
|
304
|
|
5
|
NUT
|
螺母
|
304
|
|
6
|
STEM
|
閥桿
|
304/316
|
|
7
|
HANDLE
|
手柄
|
304
|
|
8
|
WASTER
|
彈簧墊圈
|
304
|
|
9
|
SEAT
|
閥座（己）
|
RPTEE
|
|
10
|
BALL
|
球
|
GF8M
|
|
11
|
PLASTIC COVER
|
手柄套
|
PLASTIC
|
